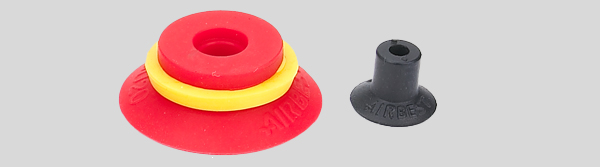

УНИВЕРСАЛЬНЫЕ ВАКУУМНЫЕ ПРИСОСКИ УНИВЕРСАЛЬНЫЕ ВАКУУМНЫЕ ПРИСОСКИ

Name: УНИВЕРСАЛЬНЫЕ ВАКУУМНЫЕ ПРИСОСКИ
SKU: УНИВЕРСАЛЬНЫЕ ВАКУУМНЫЕ ПРИСОСКИ

Главная

>УНИВЕРСАЛЬНЫЕ ВАКУУМНЫЕ ПРИСОСКИ

Сфера применения
ТИП SU Паперовая упаковка ,пластик, напивпроводный материал
ТИП SF/SB/SBA Гладка деревянная, сталевая плита, фанера, пластик, электронные компоненты, картон
Подробные характеристики и применение смотри в Рекомендации по применению

Давление

F - Сила удержания присоски

Данные указаны для уровня вакуума -60 кПа. для объекта с гладкой и чистой поверхностью. Данные могут варьироваться в зависимости от поверхности объекта.

Мод.	F ,N	Мод.	F ,N	Мод.	F ,N	Мод.	F ,N
SU6	2,1	SF15	8	SB5	0,8	SBA6	1.4
SU8	3,2	SF20	14.5	SB6	1.2	SBA11	3.8
SU10	4,7	SF25	22	SB8	2.1	SBA14	5
SU15	7,4	SF30	32	SB10	3.2	SBA16	6.7
SU20	9,5	SF40	60	SB12	4.7	SBA20	10.7
SF20	14,5	SF50	88	SB15	7.4	SBA22	15.2
SU30	33	SF75	200	SB17	9.5	SBA25	17.3
SU40	60	SF110	430	SB20	18	SBA27	24
SU50	92	SF150	795	SB30	33	SBA33	39.6
SU80	210	SF200	1500	SB40	60	SBA43	64.5
				SB50	92	SBA53	95
				SB75	210	SBA63	135
				SB110	412	SBA78	218
				SB150	740

Температура

Обозначение	Материал	Раб. Температура *C< 30c	Раб. Температура *C>30c
N	NBR	-20 - +110	-10 - +80
S	Силикон	-40 - +200	-30 - +180
WS	Белый силикон	-40 - +200	-30 - +180
CS	Кондуктивный силикон	-30 - +180	-20 - +160
U	PU	+10 - +50	+10 - +40

Размеры

Обозначение резьбы для крепление присосок
M5M	M5 Внутренняя
G1M	G1/8' Внутренняя
G1F	G1/8' С наружная
G2M	G1/4' Внутренняя
G2F	G1/4' С наружная
G3M	G3/8' Внутренняя
G3F	G3/8' С наружная

Категория: Вакуумная техника

ТИП SU

• Подходит для обработки заготовки с криволинейной поверхностью.
• Разные материалы для различных заготовок. Струмородний силикон эффективно запобігає статичним пошкодженням електронних виробів.

ЗАСТОСУВАННЯ

• Паперова упаковка, короб
• Невеликий напивпроводний матеріал

ТИП SF

• Подходит для работы с плоскими предметами.
• Доступні різні матеріали для різних заготівок. Струмородний силікон ефективно запобігає статичним пошкодженням електронних виробів.

ЗАСТОСУВАННЯ

• Гладка деревяная плита
• Гладка сталева пластина
• Фанера
• Полимерная пластина
• Электронные компоненты

ТИП SB/ SBA

• 1,5 гофровую присоску можна регулювати по горизонталі для перенесення предметів з різною висотою.
• Для різних заготовок доступні різні матеріали. Струмородний силікон ефективно запобігає статичним пошкодженням електронних виробів.

• Різні розміри та опції.

ЗАСТОСУВАННЯ

• Гладка деревяная плита

• Фанера

• Гладка сталева пластина

• Картонна коробка

• Электронный компонент

• Полимер
